 產品介紹
匯源從2003年開始致力于氣送光纜的研發與生產，至今已能生產出多種規格且性能優異的氣吹微型光纜，形成了以氣吹微型光纜和氣送強化光纖單元為主的產品系列，其中氣送微型光纜又分為中心管式和層絞式兩種結構。
匯源氣吹微纜在與全球幾家知名廠商產品的多次對比測試中，各項性能均處于領先地位，在使用過程中也受到國外用戶的一致好評。截至2015年，匯源已出口微纜20000km，國內供貨近5000km。
|
特點/優勢
-- 結構優化設計，具有最佳的容纖率；
-- 光纖余長精確控制，光纜性能穩定；
-- 干式纜芯阻水，低碳環保；
-- 護套表面創新設計，增強氣吹性能。 |
執行標準
如果沒有特殊說明，光纜及光纖的各項執行標準都滿足或優于如下提供的標準。
光纖 …… ITU-T G.652D、IEC 60793-2-50
光纜 …… IEC 60794-5、IEC 60794-1-2
YD/T 1460-2006 |
|
 產品相關參數

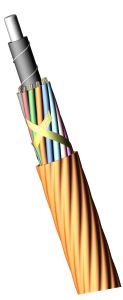

- 微纜截面圖

| 1. 著色光纖 |
6. 阻水層 |
| 2. 纖膏 |
7. FRP |
| 3. 松套管 |
8. 填充繩 |
| 4. 墊層 |
9. PA12 外護套 |
| 5. 撕裂繩 |
|
- 技術參數
|
微纜型號
|
GCYF04－xxF
|
|
光纖芯數
|
24
|
36
|
48
|
60
|
72
|
96
|
144
|
216
|
288
|
|
松套管數量
|
2
|
3
|
4
|
5
|
6
|
8
|
12
|
18
|
24
|
|
填充繩數量
|
4
|
3
|
2
|
1
|
0
|
0
|
0
|
0
|
0
|
|
單根松套管最大裝纖量
|
12
|
|
阻水方式
|
FRP或PE墊層
|
阻水紗阻水
|
|
纜芯表面
|
阻水芳綸紗阻水
|
|
PA12外護套厚度
|
標稱: 0.45mm, 最小: 0.35mm
|
|
標稱外徑
|
5.5 mm
|
6.3 mm
|
7.8 mm
|
7.8mm
|
9.3mm
|
|
大約重量
|
27 kg/km
|
40 kg/km
|
55 kg/km
|
55 kg/km
|
78 kg/km
|
|
最大抗力
|
500N
|
1000N
|
1000N
|
500N
|
1000N
|
|
最大壓扁力
|
800N/100mm
|
|
允許最小靜態/動態彎曲半徑
|
12倍 / 20倍微纜外徑
|
|
光纜衰減（單模光纖）
|
1310nm/1550nm≤0.35/0.22dB/km
|
|
適用溫度范圍
|
貯存 -40～＋70℃； 安裝 -10～＋40℃； 運行 -40～＋70℃
|
|
光纜壽命（估值）
|
25年
|
備注：匯源可提供最大芯數912芯層絞式微纜。
基本性能
- 衰減指標
|
光纖類型
|
SM G652B/D、G657系列
|
|
光纖衰減
|
≤0.35dB/km @1310nm， ≤0.22dB/km @1550nm
|
氣送性能
|
測試設備
|
適于氣送的管道型號及對應的典型氣送長度
|
|
波立門特：PR-140, MiniJet-400 等, 氣壓：15bar
|
光纖芯數
|
微管型號
8.0/10.0mm
|
微管型號
10.0/12.0mm
|
微管型號
12.0/14.0mm
|
|
24～72 芯
|
2000m
|
2500m
|
/
|
|
96芯
|
2000m
|
2500m
|
/
|
|
144芯
|
/
|
1800m
|
2500m
|
|
216芯
|
/
|
1500m
|
2000m
|
|
288芯
|
/
|
/
|
2000m
|
- 機械性能
|
項目
|
測試引用標準
|
測試結果
|
測試方法
|
|
拉伸
|
IEC 60794-1-2-E1
（GB/T 7424.2-E1）
|
光纖應變（%）
|
附件衰減（dB）
|
短期測試拉力為最大拉力，
長期測試拉力為1/3最大拉力
|
|
短期 ≤ 0.3
長期 ≤ 0.1
|
短期：△<0.10，去除應力后無明顯應變；
長期：無明顯△
|
|
◆ 環境性能
| 項目 |
測試方法 |
測試結果 |
| 溫度性能 |
IEC 60794-1-2-F1 |
光纖附加衰減(1550nm) |
≤0.10 dB/km，
恢復室溫后光纖無明顯殘余附加衰減 |
| 滲水性能 |
IEC 60794-1-2-F5B |
1m水高，3m纜，
24小時后，微纜另一端無水滲出 |
| 滴流性能 |
IEC 60794-1-2-E14 |
微纜在70℃的環境溫度下保持24小時
微纜無填充復合物和涂覆復合物等滴出 |
訂貨信息
光纖色譜
|
NO.
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
Color
|
蘭
|
橙
|
綠
|
棕
|
灰
|
白
|
紅
|
黑
|
黃
|
紫
|
粉紅
|
青綠
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
NO.
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
Color
|
蘭
|
橙
|
綠
|
棕
|
灰
|
白
|
紅
|
黑
|
黃
|
紫
|
粉紅
|
青綠
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◆ 填充繩色譜
所有填充繩色譜均為白色或本色。
◆ 纜芯絞合方式：SZ絞合
◆ 護套色譜：橙色
◆ 光纜印字
HuiYuan 光纜型號－光纖數量及光纖型號 單根松套管中光纖數量×松套管數量 [月份-年份] =計米長度=
印字樣式: HuiYuan GCYF04－144B1.3或G652D 12×4 [08-16] =0000m=
◆ 光纜交貨段長
標準段長： 2km、4km、6km、8km ，光纜計米誤差 -1%～+3% 。
| 芯數 |
段長
（m） |
盤具尺寸
Φ×W
(mm) |
包裝尺寸
L×W ×H
(mm) |
重量
(毛重)
(kg) |
| 12～72芯 |
2000 |
Φ600×450 |
640×450×805 |
95 |
| 4000 |
Φ700×570 |
740×570×905 |
160 |
| 6000 |
Φ800×570 |
840×570×1005 |
230 |
| 8000 |
Φ800×750 |
840×750×1005 |
280 |
| |
|
| 96芯 |
2000 |
Φ600×570 |
640×570×805 |
120 |
| 4000 |
Φ800×570 |
840×570×1005 |
220 |
| 6000 |
Φ800×750 |
840×750×1005 |
300 |
| 8000 |
Φ900×750 |
940×750×1105 |
390 |
| |
|
| 144芯 |
2000 |
Φ800×570 |
840×570×1005 |
190 |
| 4000 |
Φ900×750 |
940×750×1105 |
330 |
| 6000 |
Φ1000×750 |
1050×750×1315 |
480 |
◆ 光纜包裝
采用木盤或層板盤包裝。
|
