光纜系列＞ 氣吹微纜＞ 層絞式PE護套微纜（24-288芯）
層絞式PE護套微纜（24-288芯）詳情
\ 產品介紹
       匯源從2003年開始致力于氣吹光纜的研發與生產，至今已能生產出多種規格且性能優異的氣吹微型光纜，形成了以氣吹微型光纜和氣送強化光纖單元為主的產品系列，其中氣送微型光纜又分為中心管式和層絞式兩種結構。
匯源氣吹微纜在與全球幾家知名廠商產品的多次對比測試中，各項性能均處于領先地位，在使用過程中也受到國外用戶的一致好評。截至2015年，匯源已出口微纜20000km，國內供貨近5000km。

\ 特點/優勢
-- 結構優化設計，具有最佳的容纖率；
-- 光纖余長精確控制，光纜性能穩定；
-- 干式纜芯阻水，低碳環保；
-- 護套表面創新設計，增強氣吹性能。		 \ 執行標準
如果沒有特殊說明，光纜及光纖的各項執行標準都滿足或優于如下提供的標準。
    光纖 …… ITU-T G.652D、IEC 60793-2-50
光纜 …… IEC 60794-5、IEC 60794-1-2
           YD/T 1460-2006


\產品參數

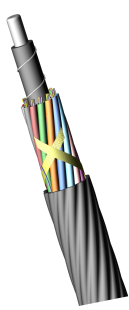

◆ 微纜截面圖

◆ 技術參數
微纜型號 GCYFY－xxF
光纖芯數 24 36 48 60 72 96 144 216 288
松套管數量 2 3 4 5 6 8 12 18 24
填充繩數量 4 3 2 1 0 0 0 0 0
單根松套管最大裝纖量 12
阻水方式 FRP或PE墊層 阻水紗阻水
纜芯表面 阻水紗阻水
HDPE外護套厚度 標稱: 0.50mm,  平均: 0.45mm,  最小: 0.40mm
標稱外徑 5.3 mm 6.2 mm 7.9 mm 7.9mm 9.4mm
大約重量 25 kg/km 35 kg/km 57 kg/km 55g/km 78g/km
最大拉力 500N 1000N 1000N 500N 1000N
最大壓扁力 800N/100mm
允許最小靜態/動態彎曲半徑 10倍 / 20倍微纜外徑
適用溫度范圍 貯存 -40～＋70℃；  安裝 -10～＋40℃；  運行 -40～＋70℃
光纜壽命（估值） 25年
 \基本性能
◆ 衰減指標
光纖類型 SM G652B/D、G657系列
光纖衰減 ≤0.35dB/km @1310nm， ≤0.22dB/km @1550nm
◆ 氣送性能
測試設備 適于氣送的管道型號及對應的典型氣送長度
波立門特：PR-140, MiniJet-400 等, 氣壓：15bar 光纖芯數 微管型號
8.0/10.0mm		 微管型號
10.0/12.0mm 		微管型號
12.0/14.0mm
 24～72 芯 1500m 2000m /
96芯 1500m 2000m /
144芯 / 1500m 2000m
216芯 / 1200m 1600m
288芯 / / 1500m
◆ 機械性能
項目 測試引用標準 測試結果 測試參數
拉伸 IEC 60794-1-2-E1
（GB/T 7424.2-E1）		  光纖應變（%） 附件衰減（dB） 短期測試拉力為最大拉力，
長期測試拉力為1/3最大拉力
短期 ≤ 0.3
長期 ≤ 0.1		 短期：△<0.1，
去除應力后無明顯應變；
長期：無明顯△
壓扁力   IEC 60794-1-2-E3
（GB/T 7424.2-E3）		 短期壓扁力：△<0.10；
長期壓扁力：無明顯△；
去除應力后，光纖無明顯殘余附加衰減，
護套表面無可見開裂		 短期測試壓力：800N
長期測試壓力：400N
反復彎曲
試驗		 IEC 60794-1-2-E6
（GB/T 7424.2-E6）		 測試后：光纖無明顯殘余附件衰減；
護套無目力可見開裂		 彎曲半徑=20倍微纜直徑
負載=50N
彎曲次數：30
扭轉試驗 IEC 60794-1-2-E7
（GB/T 7424.2-E7）		 測試后：光纖不斷裂和護套無目力可見開裂，
應力消除后，無明顯殘余附加衰減		 扭轉角度：±180º
負載=50N
扭轉次數：10
卷繞試驗 IEC 60794-1-2-E11A
（GB/T 7424.2-E11A）		 測試后：光纖不斷裂和護套無目力可見開裂 心軸直徑=20倍微纜直徑
密繞圈數=10
循環次數=5
                      以上所有的結果都是在1550nm波長處測試
◆ 環境性能
項目 測試方法 測試結果
溫度性能 IEC 60794-1-2-F1 光纖附加衰減(1550nm)
≤0.10 dB/km，
恢復室溫后光纖無明顯殘余附加衰減
滲水性能 IEC 60794-1-2-F5B 1m水高，3m纜，
24小時后，微纜另一端無水滲出
滴流性能 IEC 60794-1-2-E14 微纜在70℃的環境溫度下保持24小時
微纜無填充復合物和涂覆復合物等滴出
\  訂貨信息
  • 光纖色譜

NO.

1

2

3

4

5

6

7

8

9

10

11

12

Color

蘭

橙

綠

棕

灰

白

紅

黑

黃

紫

粉紅

青綠













  • 松套管色譜 （松套管的色譜也可按照客戶需求配置）

NO.

1

2

3

4

5

6

7

8

9

10

11

12

Color

蘭

橙

綠

棕

灰

白

紅

黑

黃

紫

粉紅

青綠













24～72 芯松套管色譜：1～6 號顏色,  96芯松套管色譜：1～8號顏色,   144 松套管色譜：1～12號顏色
◆  填充繩色譜
所有填充繩色譜均為本色。
◆  纜芯絞合方式：SZ絞合
◆ 護套色譜：黑色
◆  光纜印字
HuiYuan  光纜型號－光纖數量及光纖型號  單根松套管中光纖數量×松套管數量    [月份-年份]  =計米長度=
印
字樣式:  HuiYuan  GCYFY－48B1.3或G652D  12×4    [08-16]  =0000m=
 ◆ 光纜交貨段長
標準段長： 2km、4km、6km、8km ，光纜計米誤差 -1%～+3% 。
芯數 段長
（m）		 盤具尺寸
Φ×W
(mm)		 包裝尺寸
L×W ×H
(mm)		 重量
(毛重)
(kg)
12～72芯 2000 Φ600×450 640×450×805 95
4000 Φ700×570 740×570×905 160
6000 Φ800×570 840×570×1005 230
8000 Φ800×750 840×750×1005 280

96芯 2000 Φ600×570 640×570×805 120
4000 Φ800×570 840×570×1005 220
6000 Φ800×750 840×750×1005 300
8000 Φ900×750 940×750×1105 390

144芯 2000 Φ800×570 840×570×1005 190
4000 Φ900×750 940×750×1105 330
6000 Φ1000×750 1050×750×1315 480
◆ 光纜包裝
采用木盤或層板盤包裝。

?
