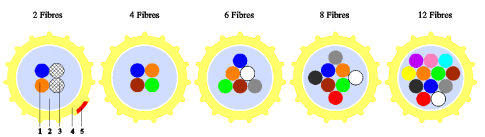

 產品參數
| 1. 光纖 |
2. 樹脂 |
3. 填充光纖 |
4. 外護套 |
5. 凹槽 |
?技術參數
|
光纖芯數
|
2 芯
|
4芯
|
6芯
|
8芯
|
12芯
|
|
標稱外徑 (mm)
|
1.15
|
1.15
|
1.35
|
1.50
|
1.65
|
|
大約重量 (g/m)
|
1.0
|
1.0
|
1.3
|
1.8
|
2.2
|
|
最小彎曲半徑 (mm)
|
50
|
50
|
60
|
80
|
80
|
|
溫度范圍
|
貯存：-30℃ ～ +60℃ 運行：-30℃ ～ +60℃ 安裝：-5℃ ～ +50℃
|
|
光纜壽命（估值）
|
25年
|
基本性能
?衰減指標
|
光纖類型
|
SM G652D、G657系列
|
|
光纖衰減
|
≤0.40dB/km @1310nm， ≤0.30dB/km @1550nm
|
?氣吹性能
|
光纖芯數
|
2 芯
|
4芯
|
6芯
|
8芯
|
12芯
|
|
氣送設備
|
PLUMETTAZ：UM25, ERICSSON：F, CATWAY： FBT-1.1
|
|
管道規格
|
5.0 / 3.5 mm （場地微管試驗：32 m ×16圈）
|
|
管道氣流壓力
|
7bar / 10bar
|
|
典型氣送長度
|
500m / 1000 m
|
500m / 1000m
|
500m / 1000m
|
500m / 1000m
|
500m / 800m
|
|
典型氣送時間
|
10 min / 18 min
|
10 min / 18 min
|
12 min / 18 min
|
13 min / 18 min
|
15 min / 20 min
|
?機械性能
|
測試項目
|
測試引用標準
|
測試參數
|
測試結果
|
|
拉伸強度
|
IEC 60794-1-2-E1
（GB/T 7424.2-E1）
|
負載： 單位重量
時間：10min
|
測試后， △≤0.05 dB；
|
|
壓扁
|
IEC 60794-1-2-E3
（GB/T 7424.2-E3）
|
負載：100 N, 時間：1min
|
測試后，△≤0.05dB
|
|
卷繞
|
IEC 60794-1-2-E11A
（GB/T 7424.2-E11A）
|
心軸直徑：40mm，3圈
室溫下5次循環
|
測試后，△≤0.05dB
|
|
反復彎曲
|
IEC 60794-1-2-E6
（GB/T 7424.2-E6）
|
彎曲半徑：100mm，
循環次數：30次，負載：5N
|
測試后，△≤0.03 dB，護套無目視可見開裂
|
|
以上結果都是在1550nm波長處測試
|
?環境性能
|
測試項目
|
測試引用標準
|
測試參數
|
測試結果
|
|
溫度循環
|
IEC 60794-1-2-F1
（GB/T 7424.2-F1）
|
-30°C, +20°C,+60°C,
恒溫4h，循環2次
|
測試中，△≤0.15 dB/km
測試后，△≤0.03 dB/km
|
|
浸水
|
IEC 60793-1-53
|
長度不小于1000m的樣品，室溫下，浸入水中1000小時
|
測試后，△≤0.07dB/km
|
|
濕熱循環
|
IEC 60068-2-38
|
25°C, 65°C, 25°C, 65°C,
25°C,-10°C, 25°C
|
測試中，衰減最大值≤0.5dB/km（1550nm和1310nm）
測試中和測試后，△≤0.1dB/km
|
| 低溫下U型彎曲 |
IEC 60794-1-2-E11B
（GB/T 7424.2- E11B）
|
在低溫-10°C下，放置4小時，彎曲半徑： |
|
訂貨信息
光纖色譜 (可根據客戶要求生產)
|
NO.
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
Color
|
藍
|
橙
|
綠
|
棕
|
灰
|
白
|
紅
|
黑
|
黃
|
紫
|
粉紅
|
青綠
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
?護套色譜
黃色，可根據客戶要求生產。
產品表面印字內容
 ?交貨長度
產品的標準交貨長度為： 1000m, 2000m, 4000m, 6000m，印字計米誤差： -0.5～+2% 。
也可按客戶要求長度生產。
|
芯數
|
段長
（m）
|
盤具尺寸
Φ×H
(mm)
|
重量
 (毛重)
(kg)
|
|
2～4 Fibres
|
2000 m
|
φ510 × 200
|
8.0
|
|
4000 m
|
φ510 × 200
|
10.0
|
|
6000m
|
φ510 × 300
|
13.0
|
|
6 Fibres
|
2000 m
|
φ510 × 200
|
9.0
|
|
4000 m
|
φ510 × 300
|
12.0
|
|
8 Fibres
|
2000 m
|
φ510 × 200
|
9.0
|
|
4000 m
|
φ510 × 300
|
14.0
|
|
12 Fibres
|
1000 m
|
φ510 × 200
|
8.0
|
|
2000 m
|
φ510 × 200
|
10.0
|
|
3000m
|
φ510 × 300
|
14.0
|
|
4000 m
|
φ510 × 300
|
15.0
|
包裝
紙板桶包裝，詳見上圖。
|
